МБЦ

Модуль циклонных блоков, составная часть ВОУ ГПА, является первой ступенью очистки

Модуль блоков циклонных (МБЦ) применяется в составе воздухоочистительных устройств (ВОУ) подготовки циклового воздуха для газотурбинных двигателей, работающих на земле в составе унифицированных газоперекачивающих станций (УГПА), дожимных компрессорных станций (ДКС) или газотурбинных электростанций (ГТЭ).

МБЦ способен эффективно очищать воздух в диапазоне температур окружающей среды от минус 60 ͦС до плюс 70 ͦС, что позволяет применять его практически в любой точке мира.

Презентация

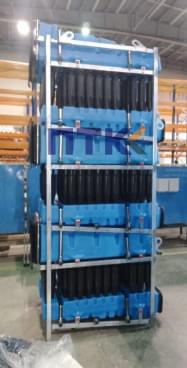

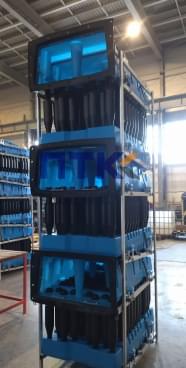

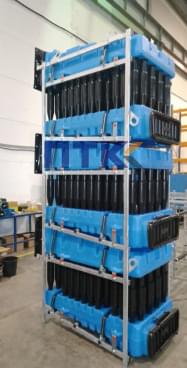

Применение МБЦ позволяет оснащать УГПА с разными типами двигателей

А именно:

ГПА - 6,3 Мвт
ГПА - 8,2 Мвт
ГПА - 10 Мвт
ГПА - 12 Мвт
ГПА - 14 Мвт
ГПА - 16 Мвт
ГПА - 25 Мвт
ГПА - 32 Мвт
ГПА - 10-4 Мвт

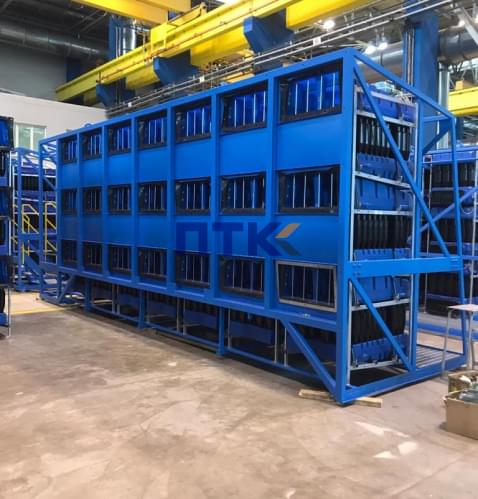

Модуль блоков циклонных (МБЦ) является первой ступенью очистки циклового воздуха от пыли, растительных волокон, пыльцы и других механических включений, находящихся в приземном слое атмосферного воздуха и служит для уменьшения эрозии лопаток компрессора газотурбинного двигателя и продления их ресурса. Очистка циклового воздуха происходит за счет центробежных сил, возникающих при прохождении воздуха через лопаточные каналы циклонов фильтра.

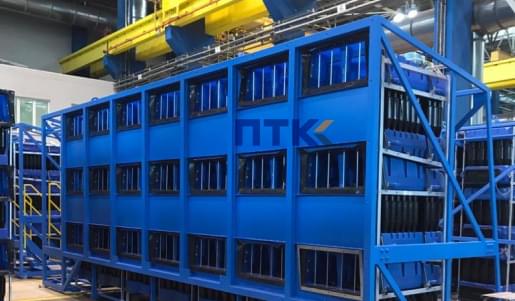

ДОСТОИНСТВА КОНСТРУКЦИИ

Увеличение теоретического ресурса до 40 лет за счёт применения морозостойких материалов и прогрессивных современных технологий (использование пластика, резины, цинкового покрытия).
Модульность - позволяет унифицировать КВОУ по типоразмерам по основным типам ГПА-Ц, ГПА-ЦН: 6,3, 8, 10, 12, 14, 16, 25, 32 МВт и сокращает время сборки готового изделия (на 15-20%), а также снижает затраты на логистику и облегчает доставку в отдаленные районы.
Упаковка обеспечивает условия хранения готового изделия 8(ОЖ3) по ГОСТ 15150-69 в течении 12 месяцев.
Серийное производство сокращает издержки и время изготовления (к примеру: для комплектования одного КВОУ необходимо 3 недели, но при заказе 4 – 8 комплектов КВОУ, срок изготовления составит 4 недели). По предварительной договоренности возможна работа на склад, обменный фонд (с отгрузкой готовой продукции сразу после заключения договора).
Конструкция МБЦ позволяет использовать их в КВОУ основных Производителей пэкиджоров: РЭПХ, КМПО, ОДК, ИСКРА и т п.

Эффективность

МБЦ обладают низким уровнем шума (порядка 80 дБ), что снижает риск возникновения неизлечимых профессиональных заболеваний у обслуживающего персонала (нейросенсорная тугоухость), убирается класс вредности производства.

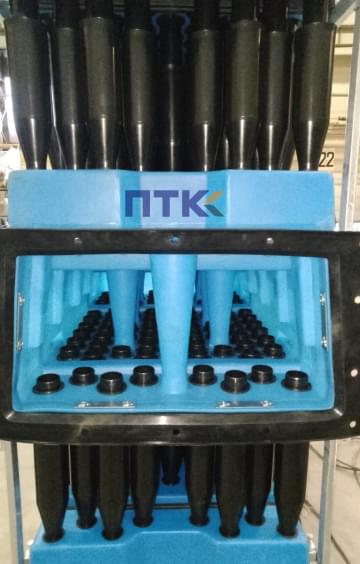

Высокая эффективность очистки и снижение шума достигается отсутствием перетечек между блоками и фильтр циклонами за счет применения уплотнений (манжеты фильтр-циклона, манжета воздухозаборника, манжета уплотнения в крышке блока пылесборника), что в свою очередь увеличивает ресурс работы компрессора без промывки.
Конструкция МБЦ предусматривает дополнительное питание внутренних рядов фильтр-циклонов, что в свою очередь приводит к более равномерной работе каждого циклона, следовательно, общее сопротивление блока приближается к теоретическому (расчетному) значению. Это приводит к снижению расхода газа за счёт снижения потерь давления на входе в двигатель.
За счет наличия в блоках воздухозаборника и пылесборника трубчатых перемычек, образуются сквозные шахты дополнительного питания внутренних рядов циклонов. Это позволяет выровнять поля скоростей всех циклонов, что в свою очередь приведет к снижению вероятности обмерзания. Поэтому отсутствует необходимость частой чистки от инея, снега и мусора.

Компоненты воздухоочистительных устройств

Комплект

ФИЛЬТР – ЦИКЛОН ФЦ054.465.000.000

Фильтр – циклон состроит из конуса и завихрителя, изготовленных из морозостойкого полимерного материала.

Комплект

МАНЖЕТА ВОЗДУХОЗАБОРНИКА ПТК.МБЦ.3.87.06.002

Манжета воздухозаборника изготовлена из морозостойкой резины. Служит для герметизации и компенсации взаимных температурных перемещений пластикового блока воздухозаборника и металлического каркаса воздухоочистительного устройства.
